#16 LẬP TRÌNH STM32 ĐIỀU KHIỂN ĐÈN GIAO THÔNG 4 CHẾ ĐỘ TRÊN Proteus

Bài tập 01 của playlist Học lập trình STM32: đèn giao thông ngã tư hai hướng với 4 chế độ (bình thường, ban đêm, ưu tiên xe cứu hỏa, reset chu kỳ) chọn bằng ngắt ngoài EXTI, đếm lùi trên 2 LED 7 đoạn quét bằng Timer 2, còi báo qua relay PC13. Kèm sơ đồ chân, máy trạng thái, code HAL và file mô phỏng Proteus.

Bài tập tổng hợp đầu tiên của playlist Học lập trình STM32: mô phỏng nút giao hai hướng Bắc–Nam (NS) và Đông–Tây (EW) với đèn xanh/vàng/đỏ, thời gian đếm lùi trên LED 7 đoạn và 4 chế độ vận hành chọn bằng nút nhấn. Bài dùng gần hết chân của STM32F103C8 nên rất tốt để luyện cấu hình GPIO, ngắt ngoài và timer.

1. Video hướng dẫn (Bài tập 01)

Xem trên YouTube: youtube.com/watch?v=lh6bXvJ1g6U – thuộc playlist Học lập trình STM32 của TechVis Automation.

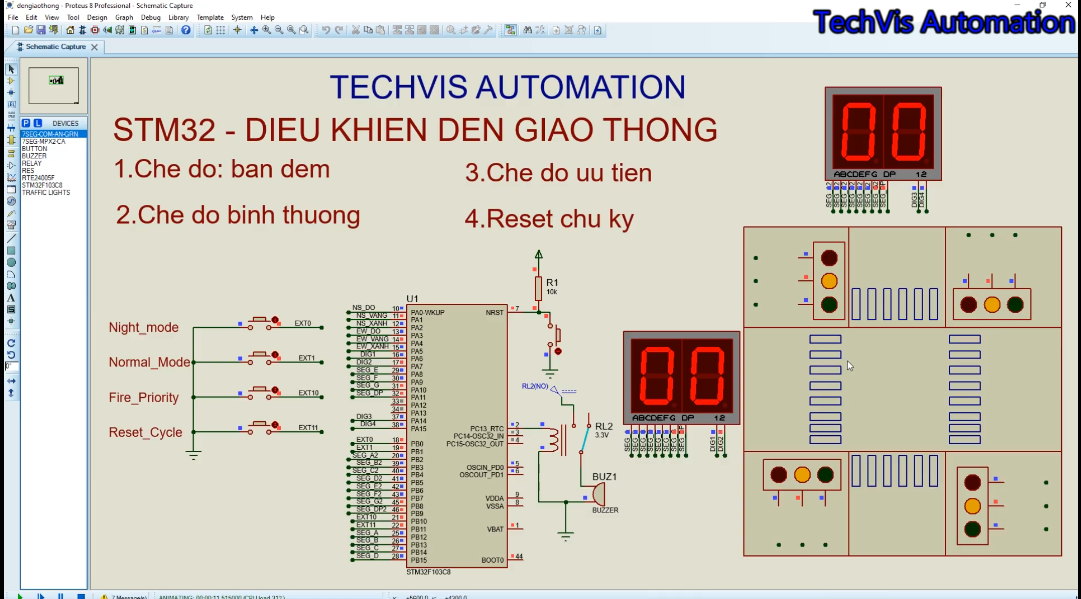

Sơ đồ mô phỏng trong video: STM32F103C8, 4 nút chế độ, 2 cụm LED 7 đoạn 2 chữ số, đèn hai hướng, relay + còi.
Hình 1. Sơ đồ mô phỏng trong video: STM32F103C8, 4 nút chế độ, 2 cụm LED 7 đoạn 2 chữ số, đèn hai hướng, relay + còi.
Trích đoạn code trong video: các hàm Set_NS/Set_EW bật tắt đèn từng hướng và hàm xuất mã LED 7 đoạn anode chung.
Hình 2. Trích đoạn code trong video: các hàm Set_NS/Set_EW bật tắt đèn từng hướng và hàm xuất mã LED 7 đoạn anode chung.

2. Mục tiêu bài tập

  • Điều khiển 6 đèn tín hiệu theo bảng thời gian pha, không dùng HAL_Delay() chặn chương trình.
  • Hiển thị đếm lùi trên 2 cụm LED 7 đoạn 2 chữ số (anode chung) bằng kỹ thuật quét trong ngắt Timer 2.
  • Chọn 4 chế độ bằng 4 nút ngắt ngoài: Night, Normal, Fire Priority, Reset Cycle.
  • Báo chuyển pha và chế độ ưu tiên bằng còi qua relay (PC13).

3. Phần cứng và phần mềm

Thiết bịThông số chínhVai trò
STM32F103C8T672 MHz, 37 GPIOBộ điều khiển
Đèn giao thông (TRAFFIC LIGHTS)2 hướng × 3 màuTín hiệu NS và EW
LED 7 đoạn 2 chữ số 7SEG-MPX2-CAAnode chung, quét 2 digitĐếm lùi mỗi hướng
4 nút nhấnNối GND, kéo lên trong chipChọn chế độ (EXTI)
Relay 3,3 V + buzzerĐiều khiển từ PC13Còi báo đổi pha / ưu tiên

Công cụ dùng trong video:

  • Vi điều khiển STM32F103C8T6, clock 72 MHz từ thạch anh ngoài 8 MHz.
  • STM32CubeMX cấu hình chân, clock, ngoại vi và sinh code HAL.
  • Keil C (MDK-ARM) V5 biên dịch, bật Create HEX File.
  • Proteus 8 mô phỏng: nạp file .hex vào STM32 trong sơ đồ.

4. Sơ đồ chân

Bảng chân (đọc từ sơ đồ trong video)

Chân STM32Tín hiệuGhi chú
PA0, PA1, PA2NS_DO, NS_VANG, NS_XANHĐèn hướng Bắc–Nam, mức 1 = sáng
PA3, PA4, PA5EW_DO, EW_VANG, EW_XANHĐèn hướng Đông–Tây
PA6, PA7 / PA14, PA15DIG1, DIG2 / DIG3, DIG4Chọn chữ số khi quét
PB12–PB15, PA8–PA11SEG_A…SEG_G, SEG_DP (cụm 1)Mã đoạn hướng NS
PB2–PB9SEG_A2…SEG_DP2 (cụm 2)Mã đoạn hướng EW
PB0, PB1, PB10, PB11Night, Normal, Fire, ResetEXTI0, EXTI1, EXTI15_10
PC13Relay → còiBáo đổi pha, ưu tiên

5. Nguyên lý và thuật toán

Bảng pha. Code trong video lưu thời gian từng pha trong mảng phase_duration_sec[6] = {12, 3, 0, 12, 3, 0}: NS xanh 12 s → NS vàng 3 s → (đỏ chung 0 s) → EW xanh 12 s → EW vàng 3 s → (đỏ chung 0 s). Vì vậy thời gian đỏ của mỗi hướng bằng xanh + vàng của hướng kia = 15 s. Muốn thêm khoảng đỏ chung (an toàn cho ngã tư lớn) chỉ cần đổi hai số 0.

Biểu đồ thời gian chế độ bình thường: mỗi hướng xanh 12 s, vàng 3 s, đỏ 15 s.
Hình 3. Biểu đồ thời gian chế độ bình thường: mỗi hướng xanh 12 s, vàng 3 s, đỏ 15 s.

Quét LED 7 đoạn. Mỗi cụm có 2 chữ số dùng chung chân đoạn. Ngắt Timer 2 (ví dụ 2 ms/lần) lần lượt bật một chữ số và xuất mã của chữ số đó; mắt người thấy cả hai cùng sáng. Bảng mã trong video là 0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F (bit 0 = a … bit 6 = g, 1 = đoạn sáng); vì LED anode chung nên khi xuất ra chân phải đảo: đoạn sáng = mức 0.

Ngắt ngoài. 4 nút ở PB0, PB1, PB10, PB11 cấu hình GPIO_EXTI sườn xuống, có pull-up. Trong NVIC bật EXTI0, EXTI1 và EXTI15_10. Callback chỉ đổi biến mode và đặt cờ – không làm việc nặng trong ngắt.

Bốn chế độ và nút ngắt ngoài tương ứng.
Hình 4. Bốn chế độ và nút ngắt ngoài tương ứng.
Chế độHoạt động
NormalChạy chu kỳ 30 s, đếm lùi 2 hướng, còi kêu ngắn mỗi lần đổi pha.
NightCả hai hướng nhấp nháy vàng (cảnh báo), tắt số đếm.
Fire PriorityMột hướng giữ xanh, hướng còn lại đỏ, còi báo – nhường đường xe ưu tiên.
Reset CycleĐưa về pha đầu tiên, nạp lại thời gian rồi chạy Normal.

6. Chương trình (trích các phần chính)

Cấu trúc chính (phần USER CODE trong main.c, các hàm sinh từ CubeMX giữ nguyên):

typedef enum { MODE_NORMAL, MODE_NIGHT, MODE_FIRE } Mode_t;
static const uint8_t seg_code[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
static const uint8_t phase_duration_sec[6] = {12, 3, 0, 12, 3, 0};

volatile Mode_t mode = MODE_NORMAL;
volatile uint8_t phase = 0, remain = 12;   /* giây còn lại của pha */
volatile uint8_t flag_1s = 0, req_reset = 0;

void Set_NS(uint8_t d, uint8_t v, uint8_t x);
void Set_EW(uint8_t d, uint8_t v, uint8_t x);
void Buzzer_Beep(uint16_t ms);

static void LoadPhase(uint8_t p)
{
    phase = p;
    remain = phase_duration_sec[p];
    switch (p) {
    case 0: Set_NS(0, 0, 1); Set_EW(1, 0, 0); break;   /* NS xanh, EW đỏ */
    case 1: Set_NS(0, 1, 0); Set_EW(1, 0, 0); break;   /* NS vàng */
    case 3: Set_NS(1, 0, 0); Set_EW(0, 0, 1); break;   /* EW xanh, NS đỏ */
    case 4: Set_NS(1, 0, 0); Set_EW(0, 1, 0); break;   /* EW vàng */
    default: Set_NS(1, 0, 0); Set_EW(1, 0, 0); break;  /* đỏ chung */
    }
}

static void NextPhase(void)
{
    uint8_t p = phase;
    do { p = (uint8_t)((p + 1) % 6); } while (phase_duration_sec[p] == 0);  /* bỏ pha 0 s */
    LoadPhase(p);
    Buzzer_Beep(100);
}

Ngắt Timer 2 (1 ms) tạo nhịp 1 giây và quét LED; ngắt ngoài đổi chế độ:

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    static uint16_t ms = 0;
    if (htim->Instance != TIM2) return;
    if (++ms >= 1000) { ms = 0; flag_1s = 1; }
    Display_ScanNext();                 /* bật lần lượt từng digit, ~1 ms/digit */
}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == Night_mode_Pin)        mode = MODE_NIGHT;
    else if (GPIO_Pin == Normal_Mode_Pin)  mode = MODE_NORMAL;
    else if (GPIO_Pin == Fire_Priority_Pin) mode = MODE_FIRE;
    else if (GPIO_Pin == Reset_Cycle_Pin) { mode = MODE_NORMAL; req_reset = 1; }
}

Vòng lặp chính xử lý theo chế độ, mỗi giây một lần:

LoadPhase(0);
HAL_TIM_Base_Start_IT(&htim2);
while (1)
{
    if (req_reset) { req_reset = 0; LoadPhase(0); }
    if (!flag_1s) continue;
    flag_1s = 0;

    switch (mode) {
    case MODE_NORMAL:
        if (remain > 1) remain--; else NextPhase();
        Display_SetNumbers(remain, phase);      /* tính số còn lại cho từng hướng */
        break;
    case MODE_NIGHT: {
        static uint8_t on = 0;
        on ^= 1;
        Set_NS(0, on, 0); Set_EW(0, on, 0);     /* vàng nhấp nháy 0,5 Hz */
        Display_Off();
        break; }
    case MODE_FIRE:
        Set_NS(0, 0, 1); Set_EW(1, 0, 0);       /* giữ một hướng xanh */
        Buzzer_Beep(200);
        break;
    }
}

Hàm Display_SetNumbers() tính số giây còn lại cho từng hướng (hướng đang đỏ = thời gian pha hiện tại + các pha còn lại trước khi tới lượt xanh) rồi tách hàng chục, hàng đơn vị vào bộ đệm cho ngắt quét.

7. Các bước thực hiện và kiểm thử

  1. CubeMX: chọn STM32F103C8, RCC = Crystal (HSE), clock 72 MHz; SYS → Debug: Serial Wire.
  2. Đặt các chân đèn, digit, đoạn là GPIO_Output; PB0, PB1, PB10, PB11 là GPIO_EXTI sườn xuống + pull-up; PC13 output cho relay.
  3. NVIC: bật EXTI line0, line1, line[15:10] và TIM2 global interrupt. TIM2: Prescaler 71, Period 999 → ngắt 1 ms.
  4. Project Manager: Toolchain MDK-ARM, sinh code; trong Keil bật Create HEX File, biên dịch (F7).
  5. Proteus: nạp file .hex vào STM32F103C8, chạy và thử lần lượt 4 nút; kiểm tra thời gian 12/3/15 s bằng đồng hồ mô phỏng.

8. Lỗi thường gặp

  • Số trên LED bị nhòe / đúp: phải tắt digit trước khi đổi mã đoạn, sau đó mới bật digit mới.
  • Đoạn sáng ngược: LED anode chung cần đảo bit (đoạn sáng = 0).
  • Ấn nút đổi nhiều lần: dội phím; thêm chống dội bằng so sánh HAL_GetTick() trong callback.
  • Trên kit thật không nạp lại được: PA14 (SWCLK) đang dùng làm DIG3; khi làm mạch thật hãy chuyển DIG3 sang chân khác hoặc giữ BOOT0/Reset khi nạp.

9. Hướng mở rộng

  • Thêm chế độ giờ cao điểm (tăng thời gian xanh cho hướng đông xe) – video cũng gợi ý hướng này.
  • Đếm lùi bằng 4 chữ số và thêm đèn cho người đi bộ.
  • Đọc giờ từ RTC để tự chuyển chế độ ban đêm.

10. Bộ tài liệu khi mua dự án

  • File mô phỏng Proteus (.pdsprj) đúng như trong video.
  • Project STM32CubeMX (.ioc) và project Keil MDK-ARM, mã nguồn main.c đầy đủ có chú thích.
  • File .hex đã biên dịch để nạp thử ngay vào Proteus.
