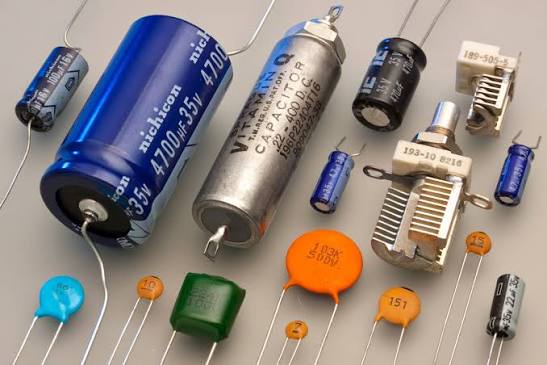

Tụ điện là linh kiện thụ động có khả năng tích trữ năng lượng dưới dạng điện trường. Linh kiện xuất hiện trong hầu hết các thiết bị điện tử, từ mạch nguồn, bộ điều khiển, thiết bị âm thanh đến hệ thống truyền thông và tự động hóa.
Hai loại thường gặp nhất trong các mạch điện tử cơ bản là tụ điện hóa và tụ điện gốm. Mỗi loại có cấu tạo, đặc tính và phạm vi sử dụng khác nhau. Việc lựa chọn đúng điện dung, điện áp định mức và loại tụ có ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của mạch.
1. Cấu tạo và nguyên lý của tụ điện

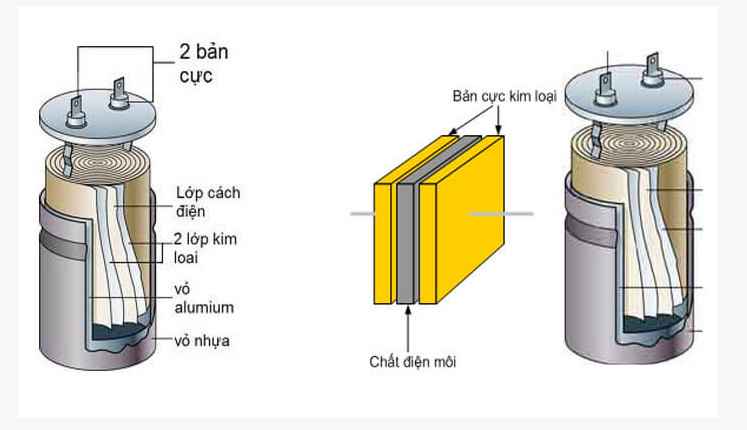

Một tụ điện cơ bản gồm hai bản cực dẫn điện được ngăn cách bởi một lớp vật liệu cách điện gọi là điện môi. Khi đặt điện áp giữa hai bản cực, điện tích trái dấu tích tụ trên hai phía và tạo ra điện trường trong lớp điện môi.
Khả năng tích trữ điện tích của tụ được biểu diễn bằng điện dung C, có đơn vị là farad, ký hiệu F.
Q = C × V
- Q: điện tích tích trữ, đơn vị coulomb.
- C: điện dung, đơn vị farad.
- V: điện áp giữa hai bản cực, đơn vị volt.
Năng lượng được lưu trong tụ điện có thể xác định theo công thức:
E = 1/2 × C × V2
Trong mạch một chiều, tụ điện nhận dòng điện trong quá trình nạp. Khi điện áp trên tụ gần bằng điện áp nguồn, dòng nạp giảm dần. Với tín hiệu biến thiên, tụ liên tục nạp và xả nên có thể truyền thành phần xoay chiều hoặc làm giảm những thay đổi nhanh của điện áp.
Dung kháng của tụ điện đối với tín hiệu xoay chiều được biểu diễn gần đúng:
XC = 1 / (2πfC)
Khi tần số hoặc điện dung tăng, dung kháng giảm. Đây là cơ sở để tụ điện được sử dụng trong mạch lọc, ghép tín hiệu, phân tần và khử nhiễu.
2. Đơn vị và thông số quan trọng
Farad là đơn vị khá lớn nên các tụ điện thông dụng thường được ghi bằng millifarad, microfarad, nanofarad hoặc picofarad.
| Đơn vị | Ký hiệu | Quan hệ với farad |
|---|---|---|
| Millifarad | mF | 1 mF = 10-3 F |
| Microfarad | µF | 1 µF = 10-6 F |
| Nanofarad | nF | 1 nF = 10-9 F |
| Picofarad | pF | 1 pF = 10-12 F |
Một số quy đổi thường dùng:
- 1 µF = 1.000 nF.
- 1 nF = 1.000 pF.
- 100 nF = 0,1 µF.
- 10 nF = 0,01 µF.
Khi lựa chọn tụ điện, cần quan tâm đến các thông số sau:
| Thông số | Ý nghĩa |
|---|---|
| Điện dung | Khả năng tích trữ điện tích của tụ |
| Điện áp định mức | Điện áp tối đa được nhà sản xuất quy định cho tụ |
| Sai số điện dung | Mức chênh lệch cho phép so với trị số danh định |
| ESR | Điện trở nối tiếp tương đương gây tổn hao và phát nhiệt |
| ESL | Điện cảm nối tiếp tương đương ảnh hưởng ở tần số cao |
| Dòng rò | Dòng điện nhỏ đi qua lớp điện môi khi tụ đã được nạp |
| Dòng ripple | Dòng xoay chiều mà tụ có thể chịu trong quá trình làm việc |
| Nhiệt độ làm việc | Khoảng nhiệt độ cho phép để tụ hoạt động ổn định |
| Tuổi thọ | Thời gian làm việc dự kiến trong điều kiện quy định |

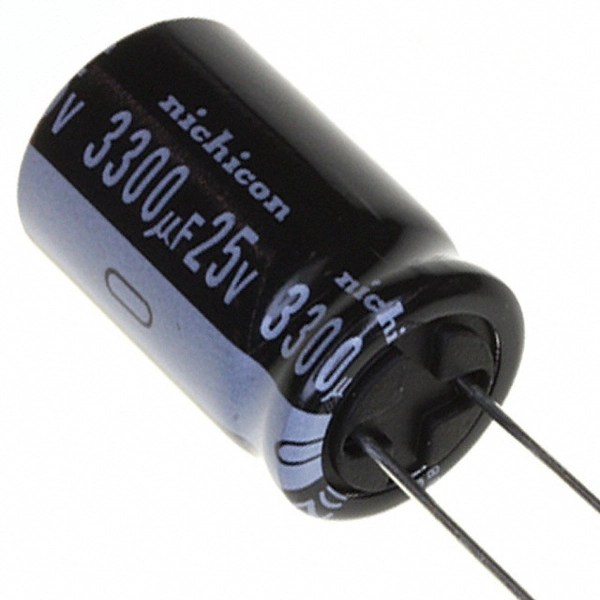

3. Tụ điện hóa
Tụ điện hóa nhôm sử dụng lá nhôm làm bản cực. Bề mặt cực dương được xử lý để tạo một lớp oxide nhôm rất mỏng, đóng vai trò điện môi. Chất điện phân tiếp xúc với bề mặt oxide và tạo nên cấu trúc có điện dung lớn trong kích thước tương đối nhỏ.
Phần lớn tụ điện hóa nhôm thông dụng là linh kiện có phân cực. Cực dương phải nối với điện thế cao hơn và cực âm phải nối với điện thế thấp hơn. Đấu ngược cực có thể làm tăng dòng rò, phát nhiệt, sinh khí và gây hỏng tụ.
Cấu tạo và cách nhận biết tụ điện hóa được trình bày trong tài liệu của SunFounder.
Nhận biết cực của tụ điện hóa
- Vạch màu trên thân tụ thường đánh dấu phía cực âm.
- Với tụ xuyên lỗ còn nguyên chân, chân dài thường là cực dương.
- Chân ngắn thường là cực âm.
- Khi chân đã bị cắt, cần dựa vào ký hiệu trên thân tụ.
- Tụ điện hóa lưỡng cực là loại riêng và phải được nhận biết theo mã sản phẩm.
Ví dụ, trên thân tụ ghi 470 µF 25 V có nghĩa là điện dung danh định bằng 470 µF và điện áp định mức bằng 25 V. Điện áp làm việc của mạch không được vượt quá mức mà nhà sản xuất quy định.
Đặc điểm của tụ điện hóa
- Điện dung lớn so với kích thước và giá thành.
- Thường được sử dụng ở dải microfarad đến millifarad.
- Có phân cực đối với phần lớn loại nhôm thông dụng.
- ESR và dòng rò thường lớn hơn tụ gốm.
- Đặc tính thay đổi theo nhiệt độ, tần số và thời gian sử dụng.
- Tuổi thọ chịu ảnh hưởng đáng kể bởi nhiệt độ và dòng ripple.
Ứng dụng của tụ điện hóa
- Lọc và làm phẳng điện áp sau mạch chỉnh lưu.
- Tích trữ năng lượng cho tải thay đổi trong thời gian ngắn.
- Giảm độ sụt áp trên đường nguồn.
- Ghép tín hiệu trong một số mạch khuếch đại âm thanh.
- Lọc thành phần tần số thấp.
- Ổn định nguồn đầu vào và đầu ra của bộ chuyển đổi điện áp.

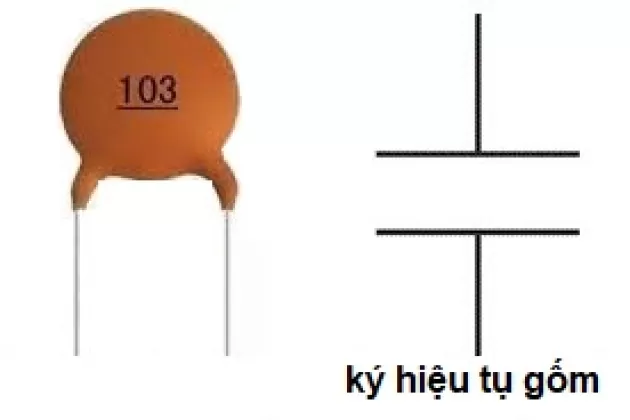

4. Tụ điện gốm
Tụ điện gốm sử dụng vật liệu ceramic làm điện môi. Tụ có thể được chế tạo dưới dạng đĩa xuyên lỗ hoặc dạng nhiều lớp MLCC, trong đó các lớp điện cực kim loại và điện môi ceramic được xếp xen kẽ để tăng điện dung.
Tụ gốm thông dụng không phân cực nên hai chân có thể đổi vị trí cho nhau trong mạch. Linh kiện thường có ESR và ESL thấp, phù hợp với việc khử nhiễu và ổn định nguồn ở tần số cao.
Thông tin cơ bản về cấu tạo và cách đọc trị số có thể xem trong tài liệu tụ điện gốm của SunFounder.
Cách đọc mã tụ điện gốm
Tụ gốm xuyên lỗ thường sử dụng mã ba chữ số. Hai chữ số đầu là phần trị số, chữ số cuối cho biết số lượng chữ số 0 cần thêm vào. Kết quả được tính theo đơn vị picofarad.
| Mã in trên tụ | Phép tính | Giá trị |
|---|---|---|
| 104 | 10 × 104 pF | 100.000 pF = 100 nF = 0,1 µF |
| 103 | 10 × 103 pF | 10.000 pF = 10 nF |
| 102 | 10 × 102 pF | 1.000 pF = 1 nF |
| 473 | 47 × 103 pF | 47.000 pF = 47 nF |
| 681 | 68 × 101 pF | 680 pF |
| 221 | 22 × 101 pF | 220 pF |
Một chữ cái có thể được dùng để biểu diễn dung sai. Các ký hiệu thường gặp là J cho ±5%, K cho ±10% và M cho ±20%. Cần kiểm tra bảng mã của nhà sản xuất vì cách ghi có thể khác giữa các dòng sản phẩm.
Đặc tính điện môi của tụ gốm
Tụ gốm Class 1, chẳng hạn loại C0G hoặc NP0, có điện dung ổn định và tổn hao thấp. Loại này phù hợp với mạch dao động, mạch lọc chính xác và các vị trí cần độ ổn định theo nhiệt độ.
Tụ gốm Class 2, chẳng hạn X7R hoặc X5R, cung cấp điện dung lớn hơn trong kích thước nhỏ nhưng điện dung thực tế có thể thay đổi theo nhiệt độ và điện áp DC. Khi điện áp phân cực tăng, điện dung hiệu dụng của một số tụ điện môi hằng số cao có thể giảm đáng kể so với trị số ghi trên linh kiện.
Đặc tính suy giảm điện dung do điện áp DC được giải thích trong tài liệu DC bias của Murata.
Ứng dụng của tụ điện gốm
- Khử nhiễu nguồn cho vi điều khiển và mạch số.
- Bypass thành phần tín hiệu cao tần xuống GND.
- Lọc tín hiệu trong mạch analog và mạch truyền thông.
- Tạo mạch dao động và mạch cộng hưởng.
- Ghép tín hiệu có tần số phù hợp.
- Giảm nhiễu chuyển mạch trên đường nguồn.
5. So sánh tụ điện hóa và tụ điện gốm
| Đặc điểm | Tụ điện hóa | Tụ điện gốm |
|---|---|---|
| Phân cực | Phần lớn có phân cực | Không phân cực |
| Điện dung thông dụng | Thường lớn | Từ rất nhỏ đến mức trung bình hoặc lớn với MLCC |
| Kích thước theo điện dung | Hiệu quả với điện dung lớn | Rất nhỏ ở dạng nhiều lớp |
| ESR và ESL | Thường cao hơn | Thường thấp hơn, đặc biệt với MLCC |
| Khả năng làm việc tần số cao | Hạn chế hơn | Tốt hơn |
| Độ ổn định điện dung | Phụ thuộc nhiệt độ, tần số và tuổi thọ | Phụ thuộc loại điện môi và điện áp DC |
| Ứng dụng tiêu biểu | Lọc nguồn, tích trữ năng lượng, giảm ripple | Khử nhiễu, bypass, lọc và xử lý tín hiệu cao tần |
Trong mạch nguồn, hai loại tụ thường được sử dụng đồng thời. Tụ điện hóa đảm nhiệm việc tích trữ năng lượng và xử lý biến động chậm, còn tụ gốm được đặt gần chân cấp nguồn của linh kiện để giảm nhiễu tần số cao.
Ví dụ, một mạch điều khiển có thể sử dụng tụ điện hóa ở đầu vào nguồn và các tụ gốm 100 nF gần từng vi điều khiển hoặc IC. Trị số cụ thể phải được lựa chọn theo datasheet và đặc tính thực tế của mạch.
6. Ghép nối và lựa chọn tụ điện
Ghép song song
Khi các tụ được nối song song, điện dung tổng bằng tổng điện dung của từng tụ:
Ctổng = C1 + C2 + ... + Cn
Ghép song song được sử dụng để tăng điện dung hoặc kết hợp các loại tụ có đặc tính tần số khác nhau.
Ghép nối tiếp
Khi các tụ được nối tiếp, điện dung tổng được tính theo công thức:
1 / Ctổng = 1 / C1 + 1 / C2 + ... + 1 / Cn
Điện dung tổng khi ghép nối tiếp luôn nhỏ hơn điện dung của tụ nhỏ nhất. Trong mạch điện áp cao, việc chia đều điện áp giữa các tụ cần được tính toán riêng; không nên chỉ cộng điện áp định mức mà bỏ qua sai số và dòng rò.
Quy trình lựa chọn
- Xác định điện dung cần thiết.
- Xác định điện áp lớn nhất xuất hiện trên tụ.
- Chọn tụ có điện áp định mức phù hợp và có dự phòng cần thiết.
- Xác định mạch có yêu cầu phân cực hay tín hiệu đổi chiều hay không.
- Kiểm tra ESR, dòng ripple và nhiệt độ làm việc.
- Xem xét kích thước, kiểu chân và vị trí lắp trên mạch.
- Kiểm tra độ ổn định điện dung theo tần số, nhiệt độ và điện áp DC.
- Đối chiếu datasheet của đúng mã linh kiện trước khi sử dụng.
7. Lưu ý khi sử dụng tụ điện
- Không đấu ngược cực tụ điện hóa.
- Không để điện áp trên tụ vượt quá điện áp định mức.
- Không sử dụng tụ điện hóa phân cực thông thường cho điện áp xoay chiều hai chiều.
- Kiểm tra dòng ripple khi tụ làm việc trong mạch nguồn chuyển mạch.
- Đặt tụ khử nhiễu gần chân nguồn của IC để giảm đường dẫn dòng cao tần.
- Tính đến hiện tượng DC bias khi sử dụng tụ gốm Class 2.
- Không tác động lực quá mạnh lên chân hoặc thân tụ trong quá trình lắp ráp.
- Thay tụ khi có dấu hiệu phồng, rò điện phân, nứt vỡ hoặc suy giảm bất thường.
Tụ điện có thể giữ điện áp sau khi nguồn đã được ngắt. Với tụ có điện dung lớn hoặc làm việc ở điện áp cao, cần kiểm tra điện áp và xả tụ qua điện trở phù hợp trước khi chạm vào mạch. Không nên xả tụ bằng cách nối tắt trực tiếp hai chân vì dòng phóng tức thời có thể gây tia lửa, làm hỏng tụ và mạch điện.
Đối với tụ điện hóa, tài liệu kỹ thuật của TDK Electronics nhấn mạnh yêu cầu đấu đúng cực và giới hạn điện áp. Đấu ngược cực có thể gây phát nhiệt, sinh khí và phá hủy linh kiện.
```
