1. Điện trở là gì?
Điện trở (Resistor) là một trong những linh kiện thụ động cơ bản và được sử dụng rất phổ biến trong các mạch điện - điện tử. Chức năng chính của điện trở là hạn chế dòng điện chạy qua một nhánh mạch, tạo sụt áp, phân áp hoặc thiết lập các mức tín hiệu cần thiết cho linh kiện điện tử.
Giá trị đặc trưng của điện trở là điện trở suất tương đương R, có đơn vị là Ohm, ký hiệu Ω. Điện trở có giá trị càng lớn thì khả năng cản trở dòng điện càng lớn.
Theo tài liệu SunFounder, điện trở cố định có giá trị không thay đổi trong quá trình sử dụng, trong khi biến trở hoặc potentiometer cho phép điều chỉnh giá trị điện trở.
2. Vai trò của điện trở trong mạch điện
Điện trở xuất hiện trong hầu hết các mạch điện tử, từ mạch LED đơn giản đến các bo mạch điều khiển, vi điều khiển, PLC, cảm biến và hệ thống nhúng.
Một số chức năng phổ biến của điện trở gồm:
- Hạn chế dòng điện qua LED hoặc linh kiện bán dẫn.
- Phân chia điện áp.
- Tạo điện áp phân cực cho transistor.
- Kéo lên hoặc kéo xuống tín hiệu số bằng điện trở Pull-up/Pull-down.
- Thiết lập hệ số khuếch đại trong mạch Op-Amp.
- Tạo mạch RC kết hợp với tụ điện.
- Giới hạn dòng vào chân vi điều khiển hoặc IC.
- Định thiên và ổn định điểm làm việc của linh kiện điện tử.
3. Quan hệ giữa điện áp, dòng điện và điện trở
Mối quan hệ cơ bản giữa điện áp, dòng điện và điện trở được mô tả bởi định luật Ohm:
U = I × R
Trong đó:
- U: điện áp, đơn vị Volt (V).
- I: dòng điện, đơn vị Ampere (A).
- R: điện trở, đơn vị Ohm (Ω).
Từ công thức trên có thể suy ra:
I = U / R
Điều này cho thấy khi điện áp giữ nguyên, tăng giá trị điện trở sẽ làm dòng điện giảm. Đây chính là cơ sở của ứng dụng hạn dòng.
4. Ví dụ điện trở hạn dòng cho LED
Giả sử sử dụng nguồn 5 V để cấp cho một LED có điện áp rơi khoảng 2 V và mong muốn dòng điện qua LED khoảng 10 mA.
Điện áp cần rơi trên điện trở:
UR = 5 - 2 = 3 V
Dòng điện:
I = 10 mA = 0,01 A
Giá trị điện trở cần thiết:
R = U / I = 3 / 0,01 = 300 Ω
Trong thực tế có thể chọn giá trị tiêu chuẩn gần đó như 330 Ω.
5. Các loại điện trở thường gặp
5.1. Điện trở cố định
Điện trở cố định có giá trị danh định được xác định từ khi sản xuất và không điều chỉnh được trong quá trình làm việc. Đây là loại điện trở phổ biến nhất trong các mạch điện tử.
5.2. Biến trở
Biến trở cho phép thay đổi giá trị điện trở thông qua núm xoay, thanh trượt hoặc cơ cấu điều chỉnh. Biến trở thường được dùng để điều chỉnh âm lượng, độ sáng, mức điện áp hoặc thông số hiệu chỉnh.
5.3. Potentiometer
Potentiometer thường có ba chân và có thể hoạt động như một bộ chia điện áp có khả năng điều chỉnh. Loại linh kiện này được dùng nhiều trong mạch analog và mạch đọc ADC của vi điều khiển.
6. Các thông số quan trọng của điện trở
Khi lựa chọn điện trở, không nên chỉ quan tâm đến giá trị Ω. Một điện trở còn có nhiều thông số kỹ thuật khác.
6.1. Giá trị điện trở
Giá trị điện trở cho biết mức độ cản trở dòng điện của linh kiện. Các đơn vị thường gặp gồm:
- Ω - Ohm.
- kΩ - kilo Ohm.
- MΩ - mega Ohm.
Quan hệ chuyển đổi:
1 kΩ = 1000 Ω
1 MΩ = 1000 kΩ = 1.000.000 Ω
6.2. Sai số
Sai số cho biết giá trị thực tế của điện trở có thể lệch bao nhiêu so với giá trị danh định.
Ví dụ điện trở 220 Ω sai số ±1% có thể có giá trị thực tế nằm xấp xỉ trong khoảng:
217,8 Ω đến 222,2 Ω
Điện trở có sai số càng nhỏ thì độ chính xác càng cao.
6.3. Công suất
Điện trở khi có dòng điện chạy qua sẽ tiêu tán năng lượng dưới dạng nhiệt. Công suất trên điện trở có thể tính:
P = U × I
hoặc:
P = I² × R
hoặc:
P = U² / R
Nếu công suất thực tế vượt quá công suất danh định của điện trở, linh kiện có thể nóng lên, thay đổi giá trị hoặc bị cháy.
Trong bộ linh kiện được SunFounder mô tả, điện trở kim loại có công suất 0,25 W (1/4 W), sai số ±1%, có lớp phủ chống cháy và dải nhiệt độ làm việc từ -55°C đến 155°C. :contentReference[oaicite:1]{index=1}
7. Ký hiệu điện trở trên sơ đồ nguyên lý
Trên sơ đồ điện, điện trở thường được ký hiệu bằng chữ R kèm số thứ tự như:
- R1
- R2
- R10
- R105
Ví dụ:
R1 = 1 kΩ
nghĩa là điện trở R1 có giá trị 1 kilo Ohm.
8. Làm thế nào để biết giá trị của một điện trở?
Có hai phương pháp phổ biến:
- Đọc các vòng màu trên thân điện trở.
- Dùng đồng hồ vạn năng để đo trực tiếp.
SunFounder cũng sử dụng hai cách này làm phương pháp cơ bản để xác định giá trị điện trở. :contentReference[oaicite:2]{index=2}

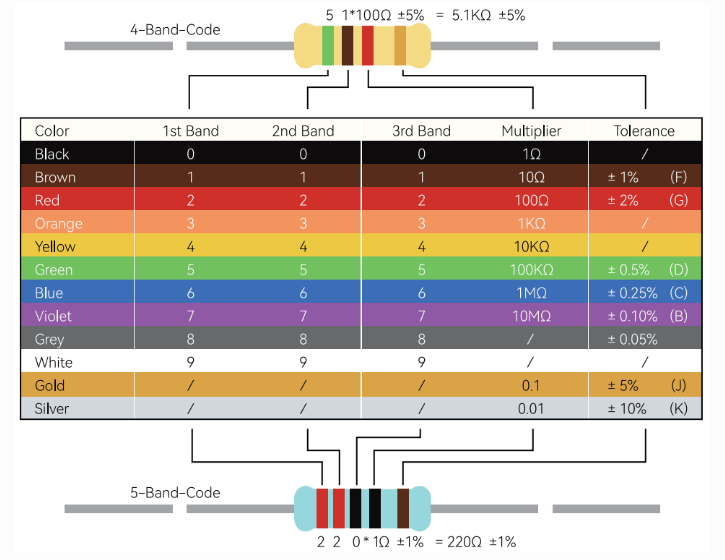

9. Bảng mã màu điện trở
Mỗi màu trên điện trở đại diện cho một chữ số hoặc một hệ số nhân. Các màu cơ bản được quy ước như sau:
| Màu | Giá trị số |
|---|---|
| Đen | 0 |
| Nâu | 1 |
| Đỏ | 2 |
| Cam | 3 |
| Vàng | 4 |
| Xanh lá | 5 |
| Xanh dương | 6 |
| Tím | 7 |
| Xám | 8 |
| Trắng | 9 |
10. Cách đọc điện trở 4 vòng màu
Với điện trở 4 vòng màu:
- Vòng 1: chữ số thứ nhất.
- Vòng 2: chữ số thứ hai.
- Vòng 3: hệ số nhân.
- Vòng 4: sai số.
Công thức:
R = (Số thứ nhất × 10 + Số thứ hai) × Hệ số nhân
Ví dụ
Điện trở có các vòng:
Đỏ - Đỏ - Nâu - Vàng kim
- Đỏ = 2.
- Đỏ = 2.
- Nâu = ×10.
- Vàng kim = ±5%.
Giá trị:
22 × 10 = 220 Ω ±5%
11. Cách đọc điện trở 5 vòng màu
Điện trở có độ chính xác cao thường sử dụng 5 vòng màu.
- Vòng 1: chữ số thứ nhất.
- Vòng 2: chữ số thứ hai.
- Vòng 3: chữ số thứ ba.
- Vòng 4: hệ số nhân.
- Vòng 5: sai số.
Công thức:
R = (ABC) × Hệ số nhân

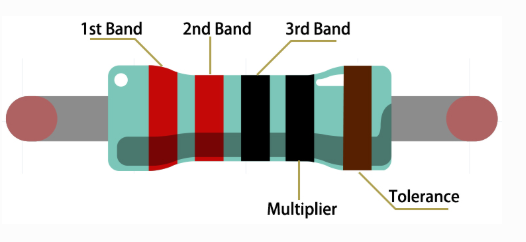

Ví dụ điện trở 220 Ω
Một điện trở 5 vòng có màu:
Đỏ - Đỏ - Đen - Đen - Nâu
- Đỏ = 2.
- Đỏ = 2.
- Đen = 0.
- Đen = ×100 = ×1.
- Nâu = ±1%.
Do đó:
R = 220 × 1 = 220 Ω ±1%
Đây cũng là ví dụ được sử dụng trong tài liệu SunFounder khi giải thích cách đọc điện trở 5 vòng màu. :contentReference[oaicite:3]{index=3}
12. Xác định chiều đọc vòng màu
Một vấn đề thường gặp đối với người mới học là không biết phải bắt đầu đọc điện trở từ phía nào.
Với điện trở 5 vòng, vòng sai số thường được đặt cách xa các vòng còn lại hơn. Có thể quan sát khoảng cách giữa các vòng màu: nếu một đầu có khoảng cách lớn hơn rõ rệt giữa vòng cuối và các vòng còn lại, hãy bắt đầu đọc từ đầu đối diện.
Đây cũng là mẹo được SunFounder đề xuất để xác định chiều đọc của điện trở. :contentReference[oaicite:4]{index=4}
13. Một số giá trị điện trở thường gặp
| Giá trị | Ví dụ ứng dụng |
|---|---|
| 10 Ω | Hạn dòng, damping hoặc mạch công suất nhỏ |
| 100 Ω | Hạn dòng tín hiệu |
| 220 Ω | Hạn dòng LED |
| 330 Ω | Hạn dòng LED |
| 1 kΩ | Mạch transistor, tín hiệu số |
| 2 kΩ | Phân áp và điều chỉnh tín hiệu |
| 5,1 kΩ | Mạch tín hiệu và phân cực |
| 10 kΩ | Pull-up/Pull-down |
| 100 kΩ | Mạch analog và phân áp |
| 1 MΩ | Mạch có trở kháng cao |
Các giá trị 10 Ω, 100 Ω, 220 Ω, 330 Ω, 1 kΩ, 2 kΩ, 5,1 kΩ, 10 kΩ, 100 kΩ và 1 MΩ cũng nằm trong bảng điện trở mẫu mà SunFounder cung cấp. :contentReference[oaicite:5]{index=5}
14. Đo điện trở bằng đồng hồ vạn năng
Trong thực tế, đọc vòng màu có thể gặp khó khăn vì màu sắc trên thân linh kiện bị mờ hoặc khác biệt giữa các nhà sản xuất. Khi không chắc chắn, cách đáng tin cậy hơn là sử dụng đồng hồ vạn năng.
Các bước thực hiện
- Tắt nguồn của mạch trước khi đo.
- Chuyển đồng hồ sang chế độ đo Ω.
- Nếu đồng hồ không Auto Range, chọn thang đo phù hợp.
- Đặt hai que đo vào hai đầu điện trở.
- Đọc giá trị hiển thị trên màn hình.
Nếu cần đo chính xác điện trở đang nằm trong mạch, nên tháo ít nhất một chân điện trở khỏi mạch để tránh ảnh hưởng của các nhánh điện khác.
15. Kiểm tra điện trở 220 Ω bằng đồng hồ
Với điện trở danh định 220 Ω ±1%, đồng hồ có thể hiển thị một giá trị gần 220 Ω. Ví dụ 219 Ω, 220 Ω hoặc 221 Ω đều có thể là giá trị bình thường.
Nếu đồng hồ hiển thị giá trị rất lớn, vô hạn hoặc OL, điện trở có thể đã bị đứt. Nếu giá trị gần 0 Ω trong khi điện trở danh định lớn, cần kiểm tra lại linh kiện và điều kiện đo.
16. Điện trở mắc nối tiếp
Khi các điện trở mắc nối tiếp, điện trở tương đương bằng tổng các điện trở:
Rt = R1 + R2 + R3 + ... + Rn
Ví dụ
R1 = 1 kΩ và R2 = 2 kΩ mắc nối tiếp:
Rt = 1 kΩ + 2 kΩ = 3 kΩ
17. Điện trở mắc song song
Khi hai điện trở mắc song song:
Rt = (R1 × R2) / (R1 + R2)
Ví dụ
Hai điện trở 1 kΩ mắc song song:
Rt = 500 Ω
Điện trở tương đương khi mắc song song luôn nhỏ hơn điện trở nhỏ nhất trong các nhánh.
18. Mạch phân áp bằng hai điện trở
Một ứng dụng rất phổ biến của điện trở là tạo mạch chia điện áp.
Với hai điện trở R1 và R2:
Vout = Vin × R2 / (R1 + R2)
Ví dụ
Vin = 5 V, R1 = 10 kΩ và R2 = 10 kΩ:
Vout = 5 × 10 / (10 + 10) = 2,5 V
Mạch phân áp thường được sử dụng để đưa tín hiệu analog vào ADC, tạo điện áp tham chiếu hoặc chuyển đổi mức tín hiệu trong những ứng dụng phù hợp.
19. Điện trở Pull-up
Pull-up là điện trở nối tín hiệu lên mức nguồn dương để đảm bảo chân tín hiệu có trạng thái xác định khi không có thiết bị nào kéo xuống.
Giá trị thường gặp trong các mạch vi điều khiển là:
- 4,7 kΩ
- 10 kΩ
Pull-up được sử dụng phổ biến cho nút nhấn, các chân input và các bus truyền thông như I2C.
20. Điện trở Pull-down
Pull-down hoạt động ngược lại Pull-up. Điện trở nối tín hiệu xuống GND để duy trì mức logic 0 khi không có tín hiệu điều khiển.
Mục đích của Pull-up và Pull-down là tránh trạng thái đầu vào bị trôi (floating), đặc biệt trên các chân input có trở kháng cao.
21. Lựa chọn công suất điện trở
Không nên lựa chọn điện trở chỉ theo giá trị Ω. Cần kiểm tra công suất tiêu tán trong điều kiện làm việc thực tế.
Ví dụ
Điện trở 100 Ω có dòng 40 mA chạy qua:
P = I² × R
P = 0,04² × 100 = 0,16 W
Về lý thuyết điện trở 1/4 W có thể chịu được công suất này. Tuy nhiên trong thiết kế thực tế nên có khoảng dự phòng phù hợp, đặc biệt khi nhiệt độ môi trường cao hoặc thiết bị hoạt động liên tục.
22. Điện trở màng kim loại
Điện trở màng kim loại (Metal Film Resistor) thường có độ chính xác tốt, độ ổn định cao và nhiễu thấp.
Theo SunFounder, loại điện trở được mô tả trong bộ linh kiện của họ sử dụng cấu trúc Metal Film, có sai số ±1%, công suất 1/4 W và tạo ít nhiễu hơn điện trở carbon composition. :contentReference[oaicite:6]{index=6}
23. Những lỗi người mới thường gặp
- Nhầm Ω với kΩ.
- Đọc ngược chiều vòng màu.
- Nhầm vòng hệ số nhân với vòng sai số.
- Chỉ quan tâm giá trị điện trở mà bỏ qua công suất.
- Đo điện trở khi mạch vẫn đang cấp nguồn.
- Đo điện trở ngay trong mạch và không tính đến ảnh hưởng của các nhánh song song.
- Dùng điện trở quá nhỏ khi hạn dòng LED.
- Không kiểm tra giá trị thực tế bằng đồng hồ khi màu linh kiện khó nhận biết.
24. Checklist khi lựa chọn điện trở
- Xác định đúng giá trị điện trở cần sử dụng.
- Kiểm tra đơn vị Ω, kΩ hoặc MΩ.
- Tính dòng điện chạy qua điện trở.
- Tính công suất tiêu tán.
- Chọn công suất điện trở có dự phòng.
- Kiểm tra sai số yêu cầu.
- Kiểm tra điều kiện nhiệt độ làm việc.
- Đo lại bằng đồng hồ nếu không chắc chắn về vòng màu.
25. Kết luận
Điện trở là linh kiện đơn giản nhưng giữ vai trò rất quan trọng trong kỹ thuật điện tử. Từ một mạch LED cơ bản đến các hệ thống vi điều khiển và điều khiển công nghiệp, việc lựa chọn đúng giá trị và công suất điện trở ảnh hưởng trực tiếp đến khả năng hoạt động ổn định của hệ thống.
Đối với người mới học điện tử, cần thành thạo ba kỹ năng cơ bản: đọc vòng màu điện trở, tính toán bằng định luật Ohm và đo kiểm bằng đồng hồ vạn năng. Sau khi nắm chắc các nội dung này, có thể tiếp tục nghiên cứu các ứng dụng như mạch phân áp, Pull-up/Pull-down, mạch RC và thiết kế giao tiếp tín hiệu cho vi điều khiển.
Tài liệu tham khảo: SunFounder Components Documentation - Resistor.
